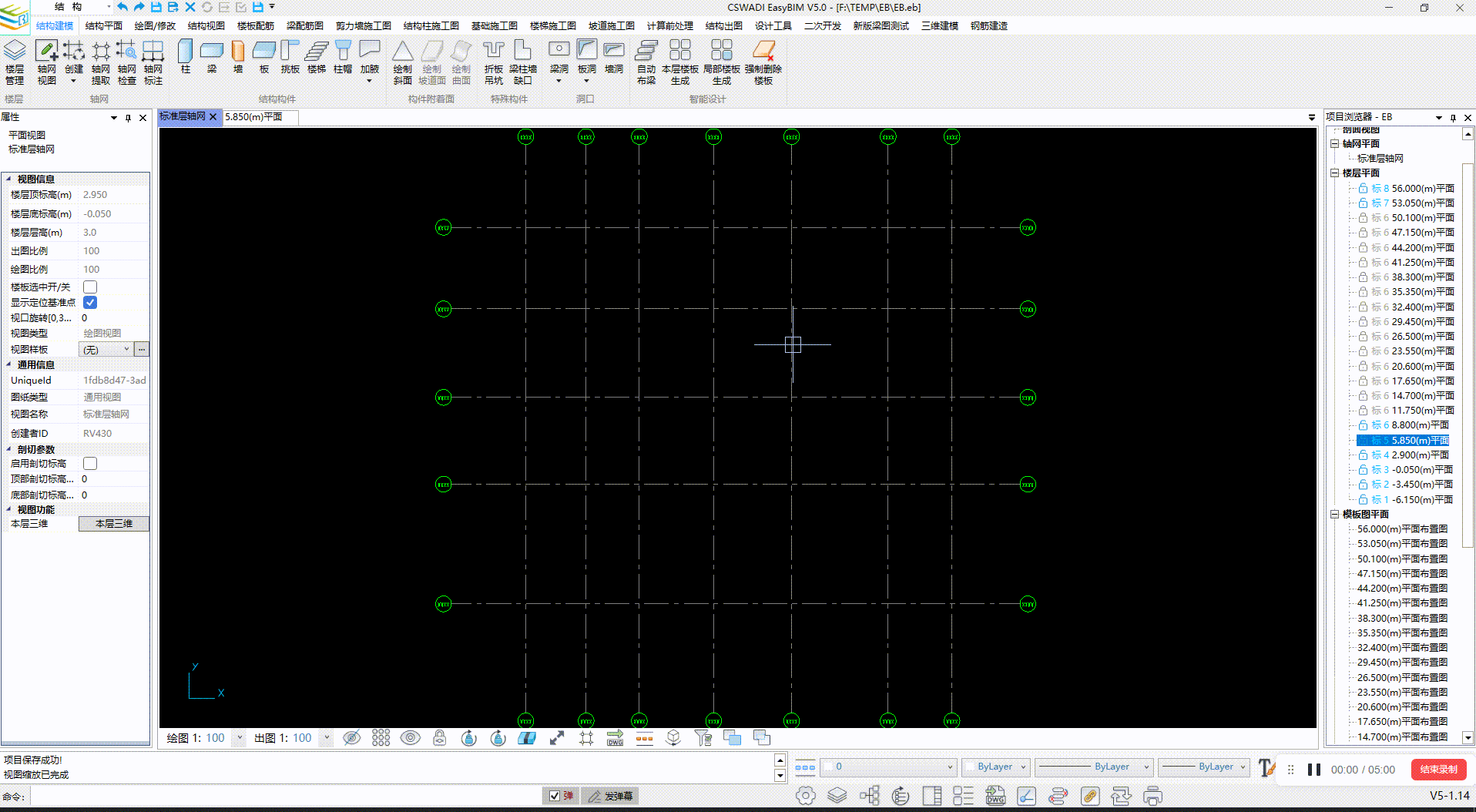

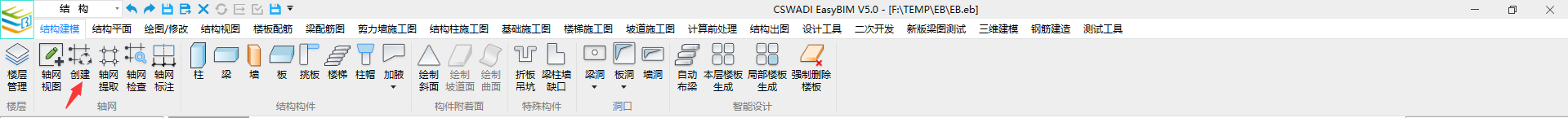

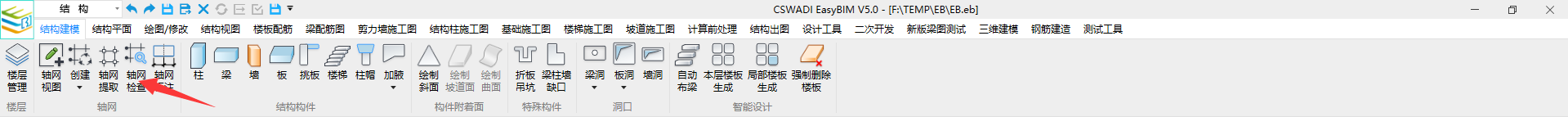

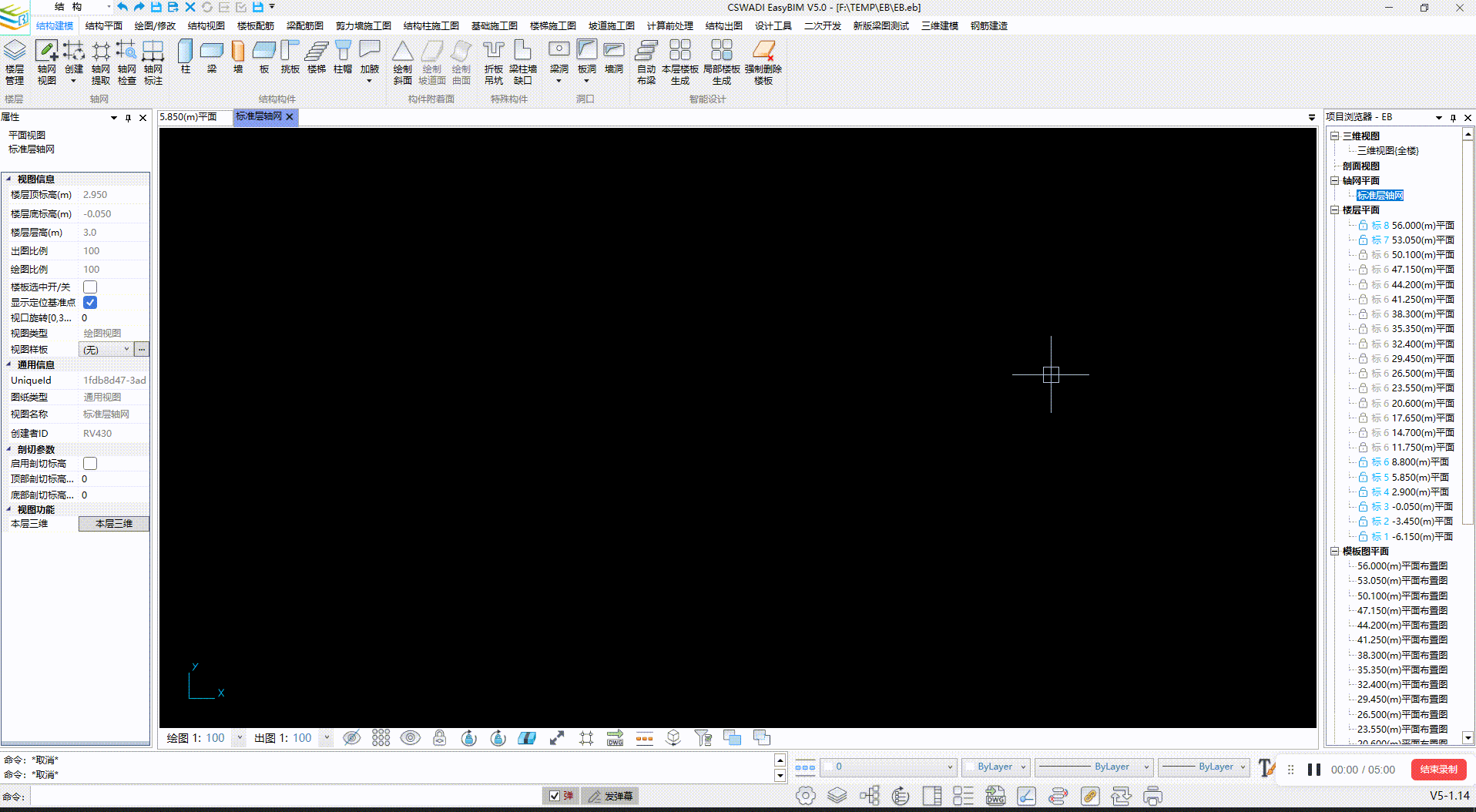

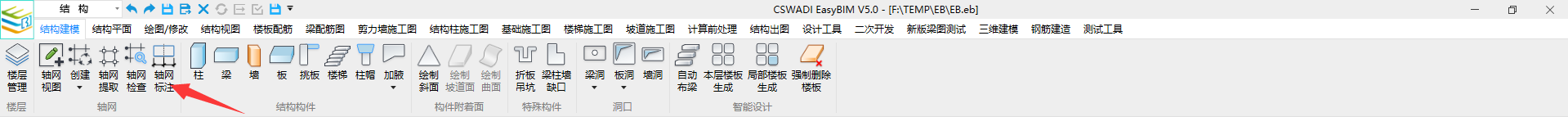

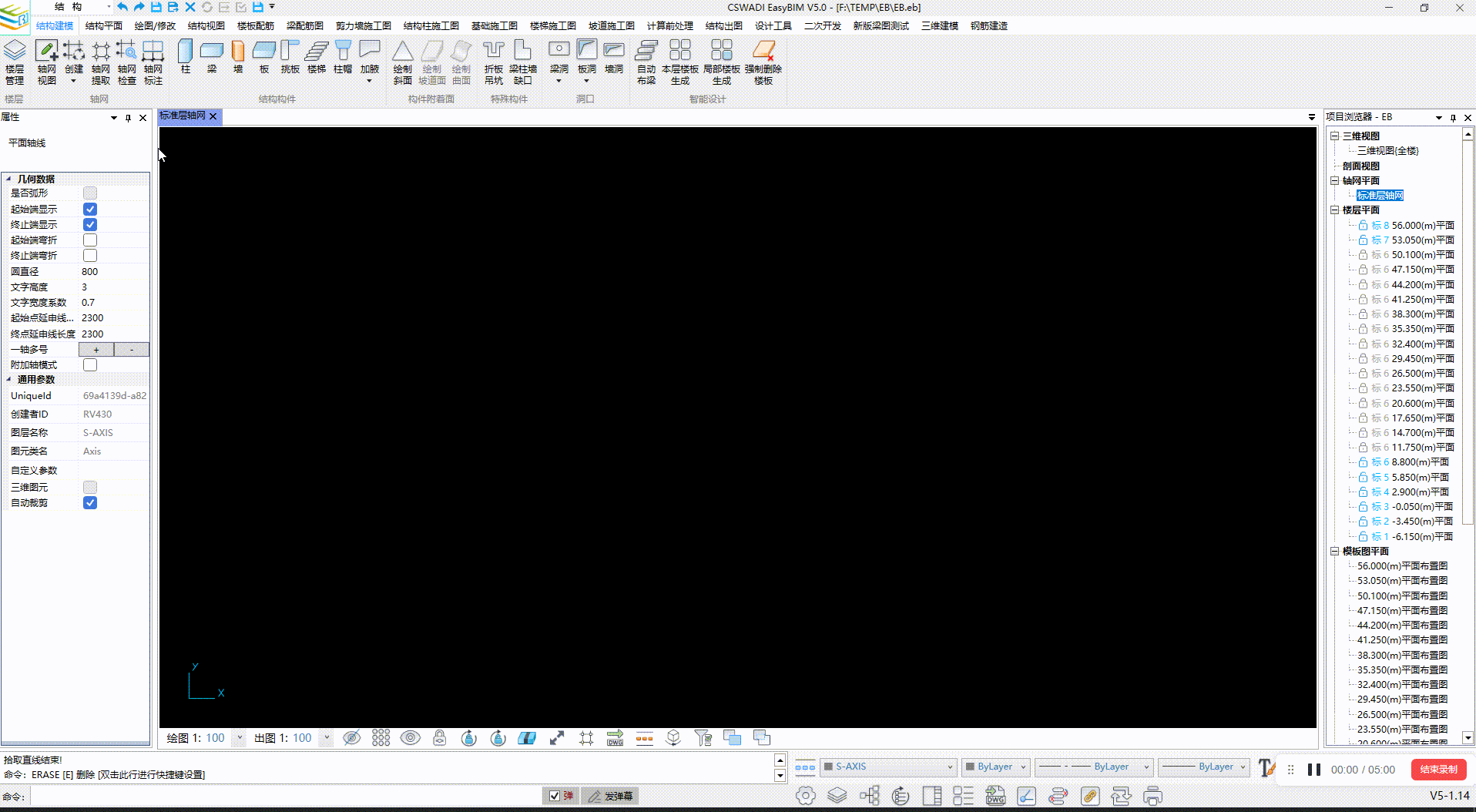

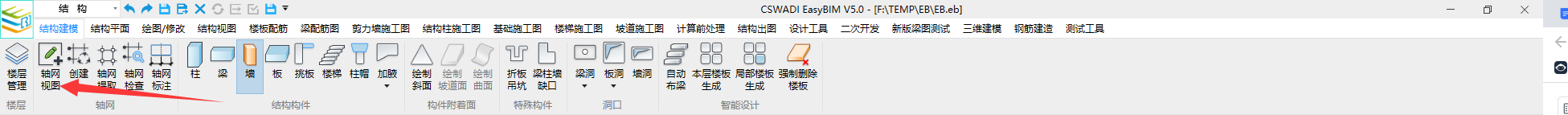

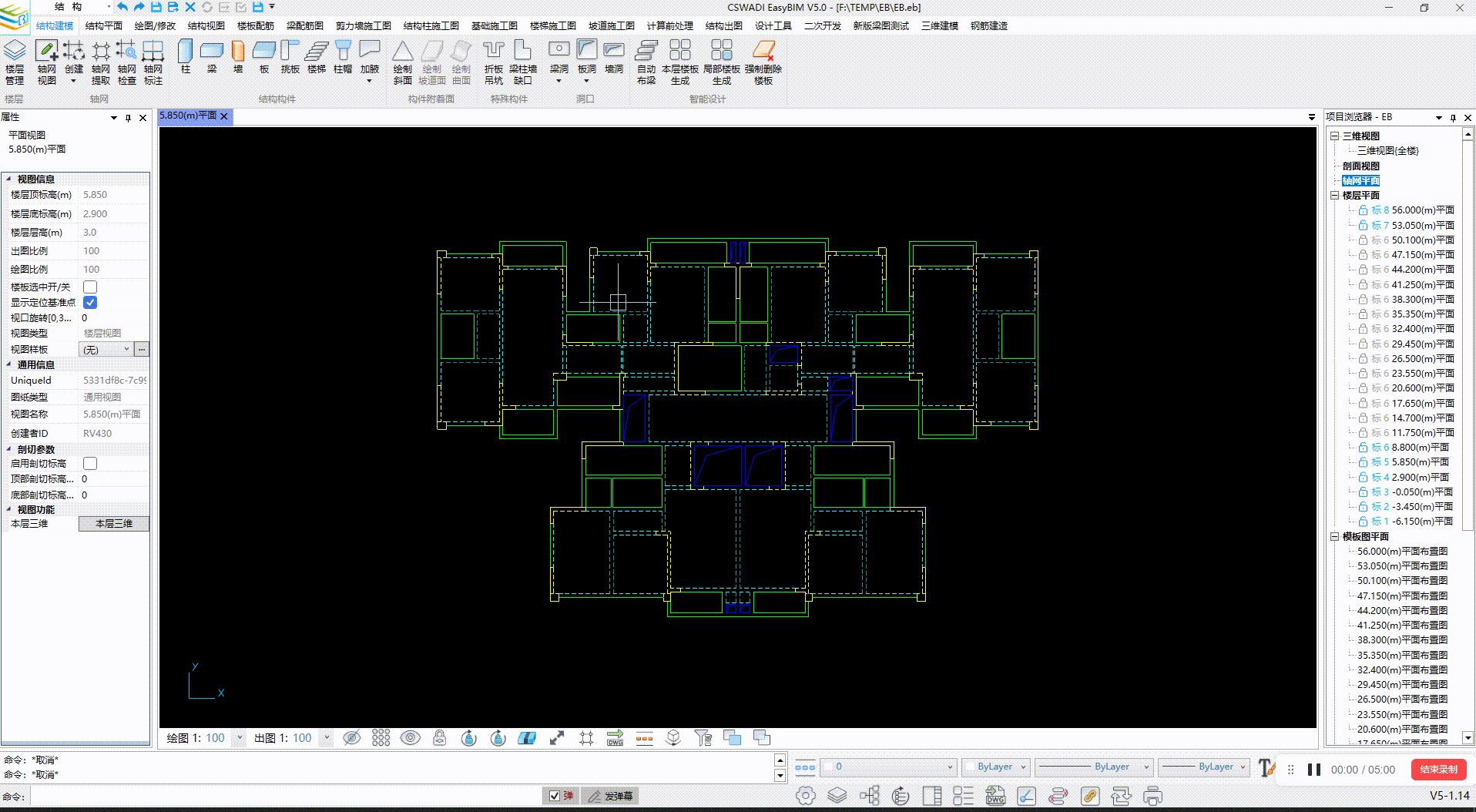

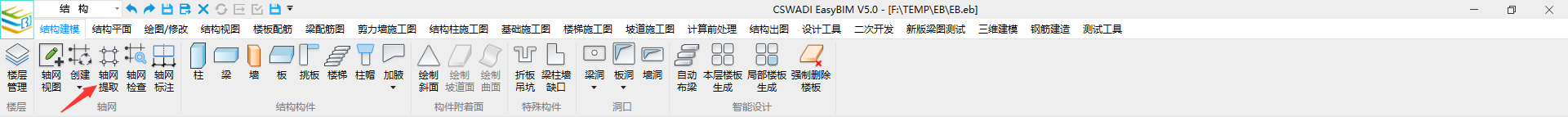

03.轴网创建及修改发表时间：2024-08-06 18:50 01.创建轴网平面【结构建模】面板→【轴网视图】  演示  02.衬入平面底图界面右侧【项目浏览器】→选择并拖入【所需要衬入的视图】 演示  03.手动创建轴网创建单个轴线【结构建模】面板→【创建】→【平直轴线】或【弧形轴线】  演示  批量创建轴网【结构建模】面板→【创建】→【批量创建】 演示 04.导入DWG轴网【结构建模】面板→【轴网提取】  演示 注意事项：轴网平面衬入平面底图，只是作为辅助轴网定位使用，定位完毕后需要删除；否则衬入该轴网时，会将辅助平面底图一起衬入。 05.轴线自动标注【结构建模】面板→【轴网标注】  演示  注意事项：自动标注横向轴线时，需要点击最外侧竖向轴线；自动标注竖向轴线时，需要点击最外侧横向轴线 06.轴线显示调整选中构件→界面左侧【属性栏】 演示  07.轴号重复检查【结构建模】面板→【轴网检查】  演示

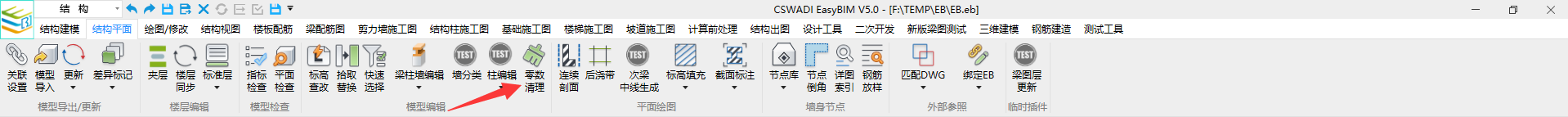

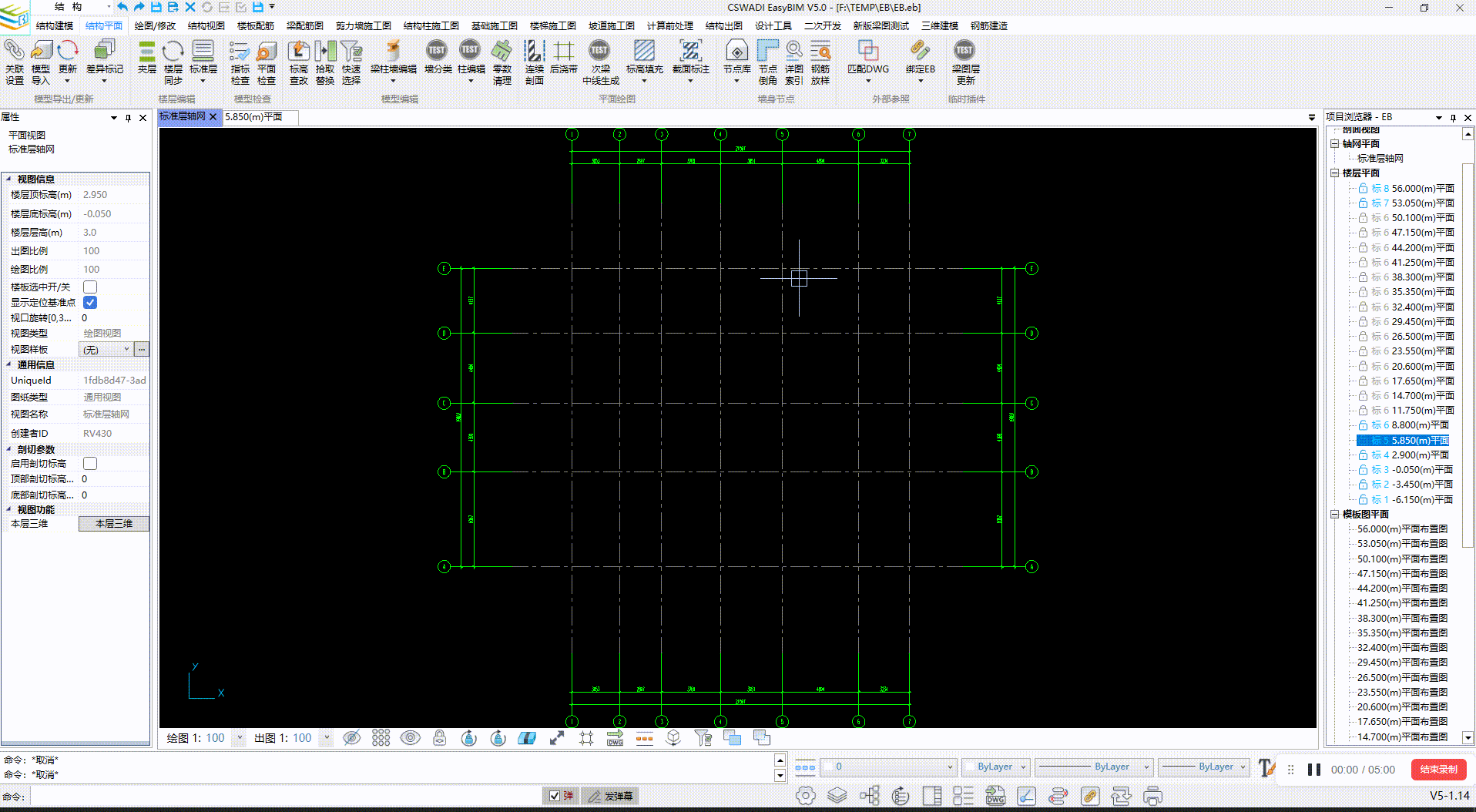

08.轴网零数清理【结构平面】面板→【零数清理】  注意事项：零数清理取整原则为实际长度余数小于距离模数一半向下取整，大于距离模数一半向上取整 注意事项：零数清理后，若轴线距离有调整，需要重新对轴线距离进行标注 演示
|
