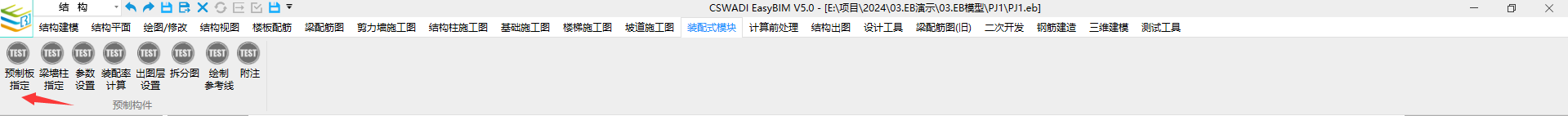

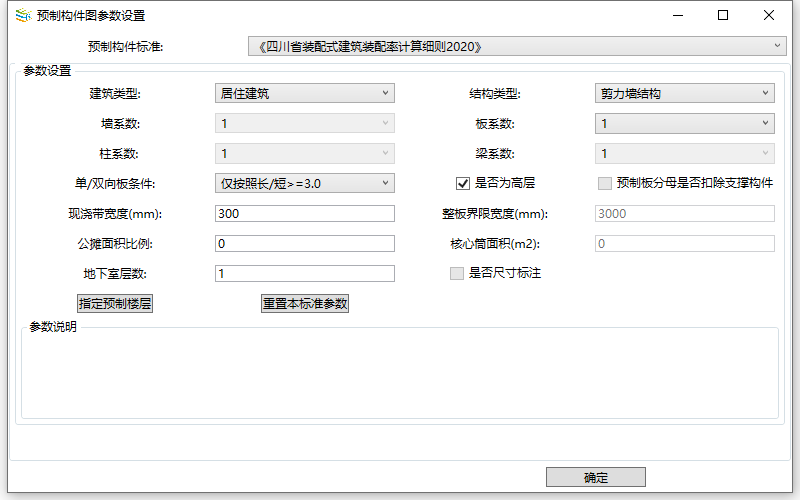

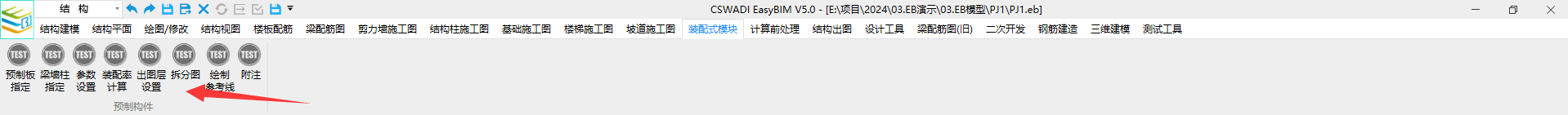

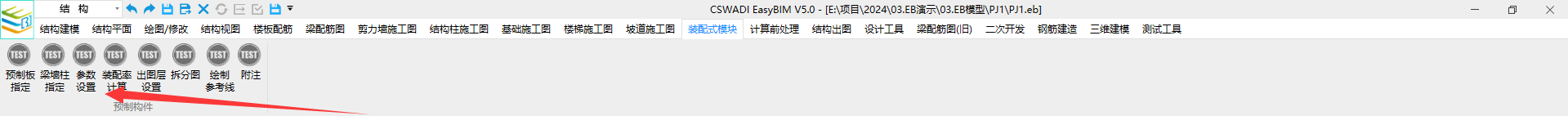

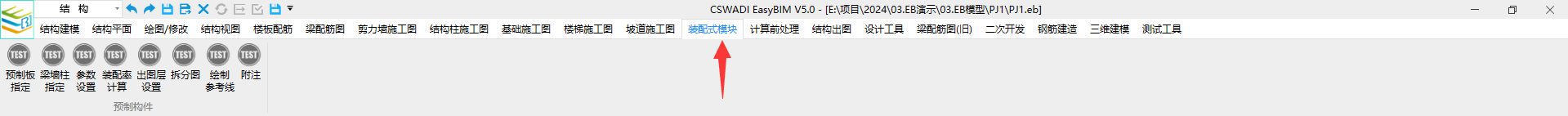

专题二 装配式模块之叠合板详解发表时间：2024-08-07 15:59 01.EasyBIM叠合板优势简而言之，又快又准！！！解放时间，让大家能把精力和时间运用在更有价值的地方！！！ 在EasyBIM中做叠合板，我们能够做到： 1、自动计算装配率、自动统计楼层面积，按规范扣减洞口、核心筒等； 2、一键生成装配率计算书、一键生成叠合板拆分图； 3、叠合板拆分图关联板配筋信息，按规范、图集生成对应叠合板编号； 02.EasyBIM叠合板快速上手 预制板指定【装配式模块】面板→【预制板指定】；  演示 参数设置及装配率计算【装配式模块】面板→【参数设置】及【装配率计算】； 参数设置详第3节 叠合板详解  演示 出图层设置及拆分图绘制【装配式模块】面板→【出图层设置】及【拆分图】及【绘制参考线】；  演示 03.EasyBIM叠合板详解 预制板指定1、设置预制板的板厚 2、对楼板进行预制板指定 指定时能够替换对应楼板板厚 梁墙柱指定暂未开放 参数设置 1、预制构件标准 目前仅内置《四川省装配式建筑装配率计算细则2020》,后续会加入新的计算细则。 2、建筑类别 分为 居住建筑、公共建筑、工业建筑 用于确定计算方式 居住建筑：板装配率分子按照裁剪后计算面积 公共建筑、工业建筑：板装配率分子按照裁剪前计算面积 3、结构类型 暂未考虑 4、构件修正系数 梁、柱、墙系数：暂时锁定，默认为1.0； 板系数：默认为1.0，其他可选系数为1.1，1.2； 5、单/双向板条件 默认按照长边与短边之比不小于3.0为判断条件 6、是否为高层 勾选后预制板计算时将扣除高层建筑的首层 7、预制板分母是否扣除支撑构件 当前版本为锁定状态，不扣除。后续会开放此选项 8、现浇带宽度 默认宽度为300mm，当宽度大于300mm时，扣除现浇带面积，不计入分子 9、整板界限宽度 确定整板和拼板的界限长度，现版本按3000mm作为区分界限，超过此界限范围的楼板也只考虑拆分成两块板 10、公摊面积比例 当建筑类别为居住建筑时，开启本选项设置功能 公摊面积比例系数需要用户填写，默认值为0，最大值为0.2 11、核心筒面积 当建筑类别为工业建筑或公共建筑时，开启本选项设置功能 核心筒面积需要用户填写，默认值为0，单位为平方米，用于预制板分母的扣除 12、地下室层数 如果勾选了高层建筑，此参数用于判断模型中建筑首层的楼层位置（即地下室层数+1的楼层为首层） 在预制板的计算中，分母扣除高层建筑的首层楼板面积 13、是否尺寸标注 当前版本为锁定状态，不可勾选 14、指定预制楼层 此功能为设置需要计算装配率的楼层，仅计算勾选后的楼层 15、重置本标准参数 此功能为将参数恢复为默认设置状态 装配率计算点击此功能按钮，会根据定义好的预制板以及参数，生成对应的装配率计算书 计算书主要包含了以下信息： 项目名称、计算所采用的标准、项目对应的建筑类别、公摊占比、地下室层数、是否为高层建筑且扣除首层板面积 计算的楼层个数、每一层的总面积以及预制板面积、总面积以及总预制板面积、修正后的最终装配率 出图层设置此功能为设置需要绘制预制板拆分图的楼层 绘制的楼层需要有对应楼层的板配筋图，程序根据板配筋结果以及对应的预制板定义，生成对应预制板编号 拆分图点击此功能按钮，会根据定义好的出图层，在项目浏览器的预制构件图分类中生成对应拆分图 附注程序内置了附注、单向叠合板、双向叠合板、叠合板大样以及叠合板示意，用户可以通过此功能选择插入内置好的附注 04.参考资料详附件 |
