专题三 PDF出图签章详解

发表时间：2024-08-07 16:20

操作步骤如下（最后有对长图和竖向图这两种特殊情况的处理办法，可参考）：

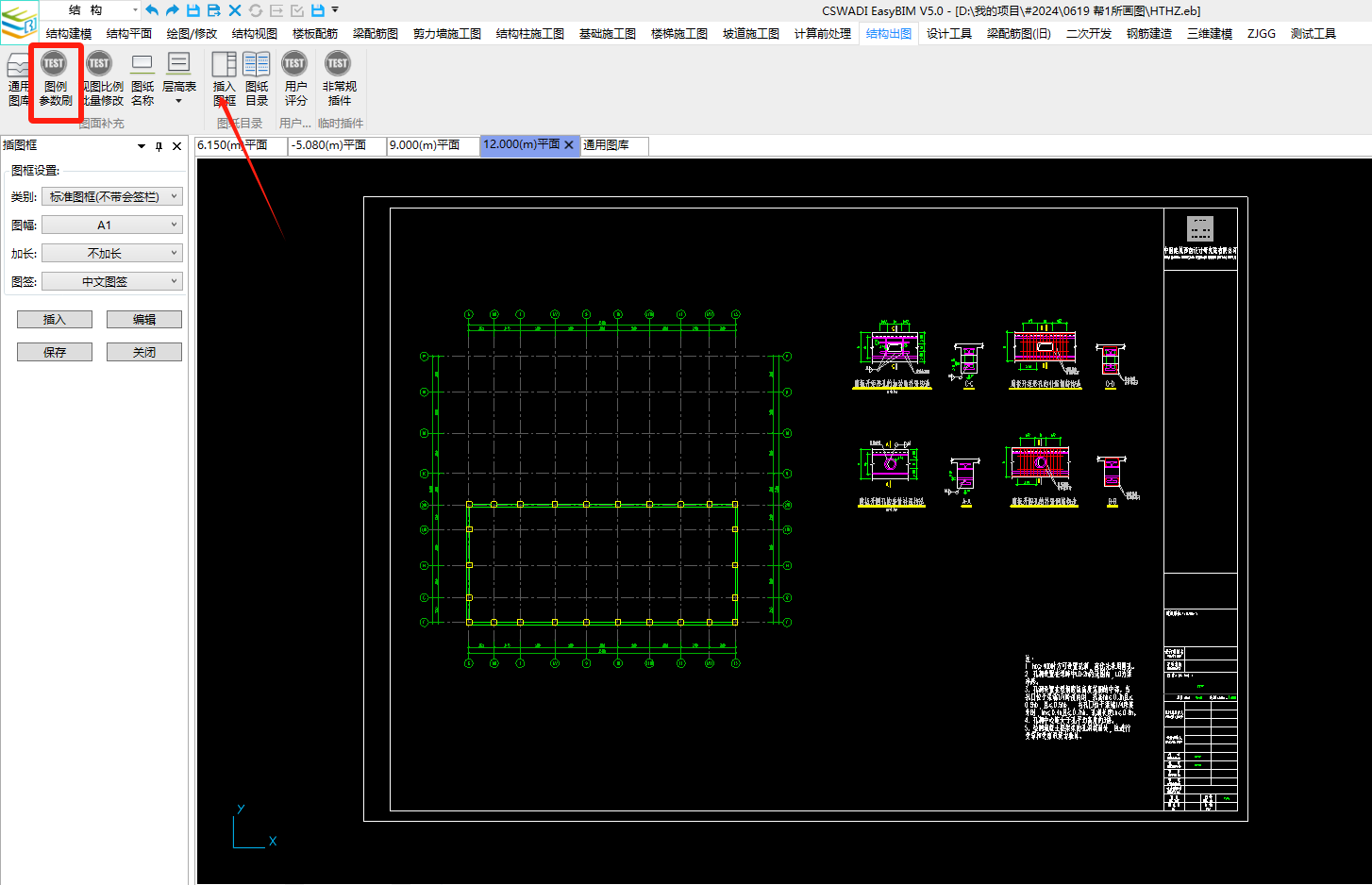

1.在【结构出图】模块中，选择”插入图框“进行套图框操作。

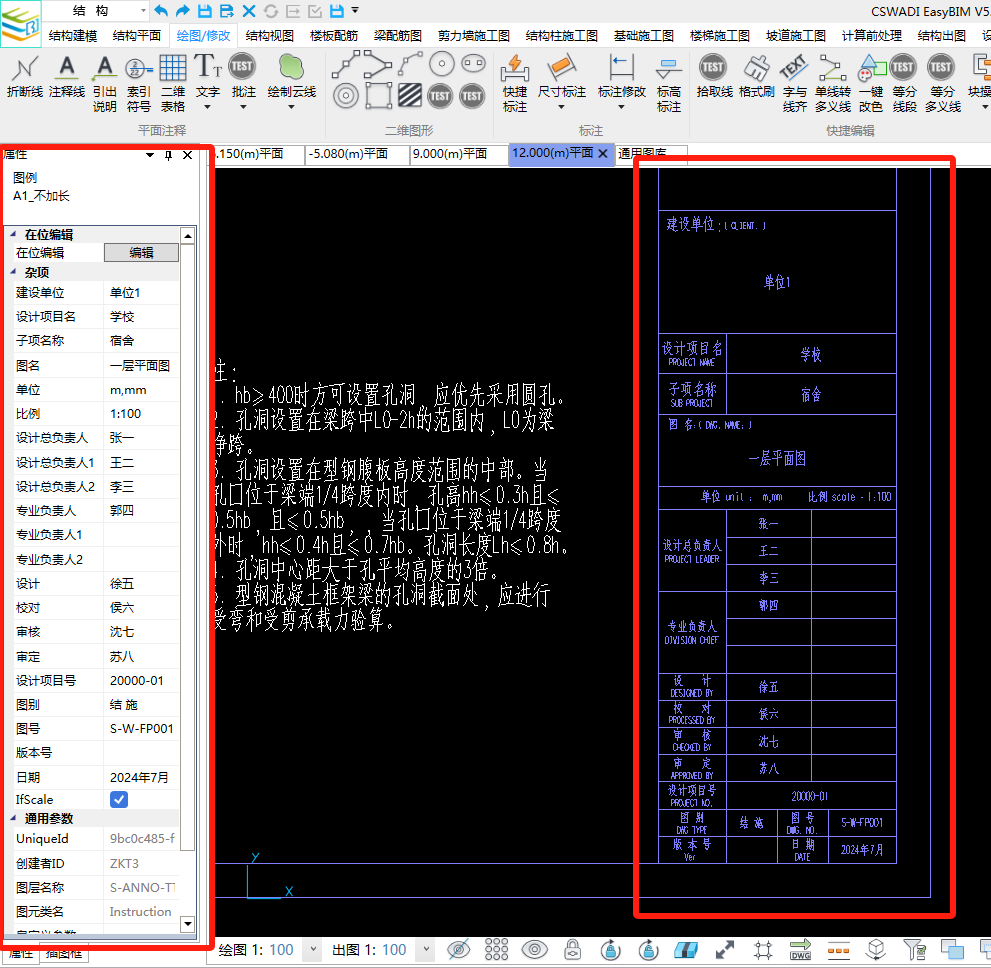

注：需填写图签中必要的信息如图

注：【结构出图】模块中的“图例参数刷”以及【绘图/修改】模块中的”层间复制“，可以帮助快速复制图框信息以及原位复制图框到其他视图。

2.在EB中，使用ctrl+P，批量导出所有带图框的图纸PDF。

3.进入院内的协同平台，按一下步骤操作：

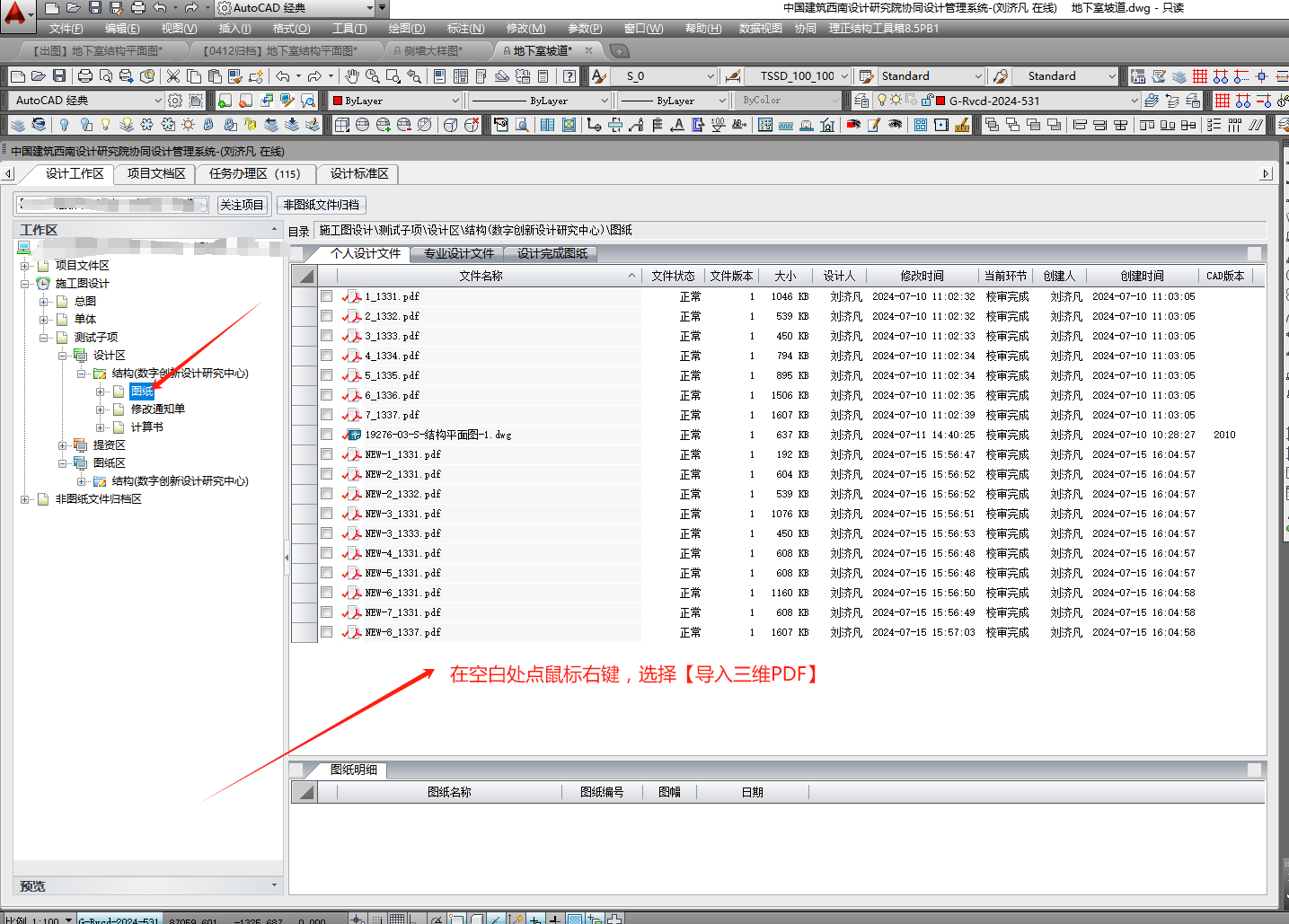

（1）导入PDF图纸

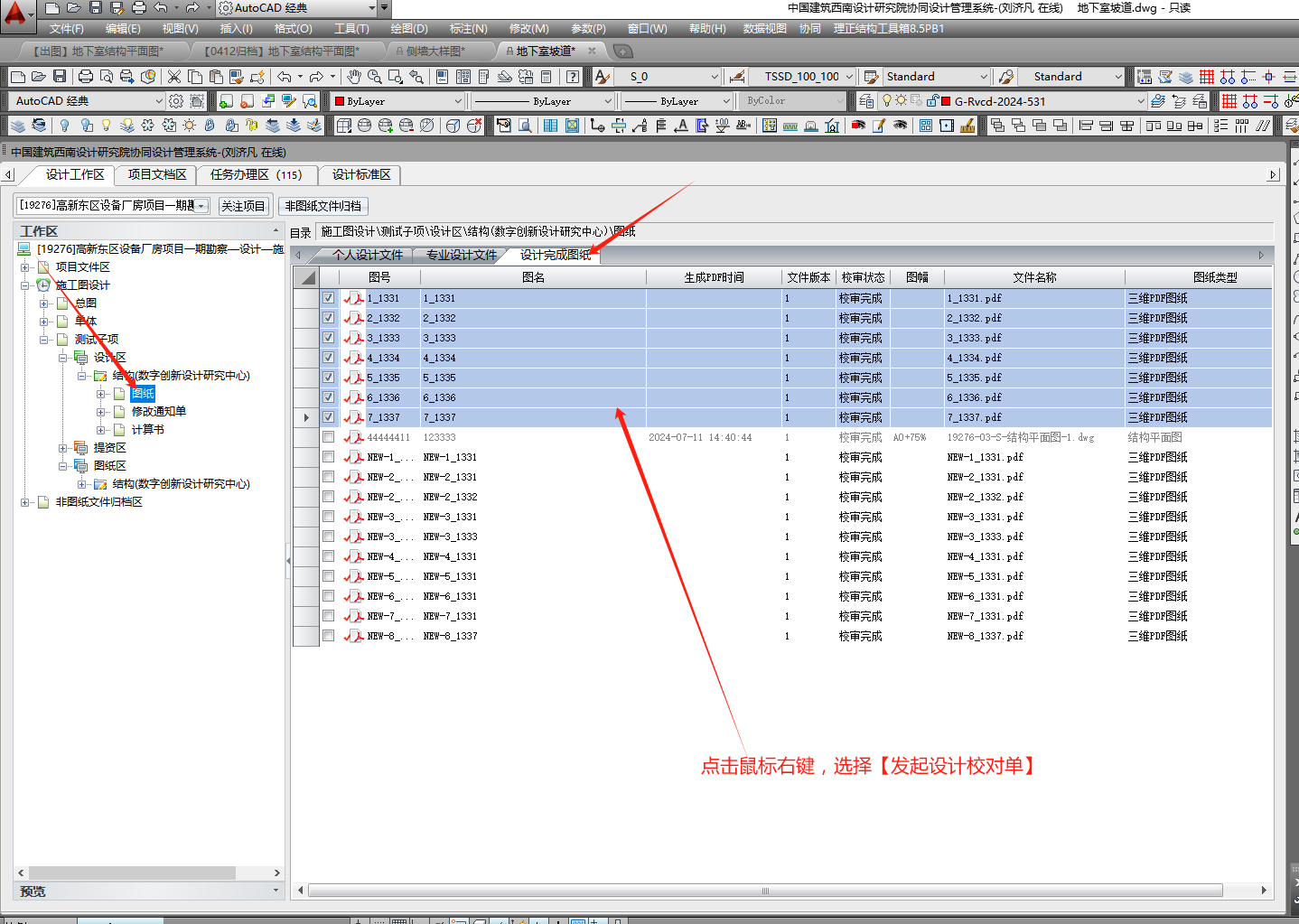

（2）校对

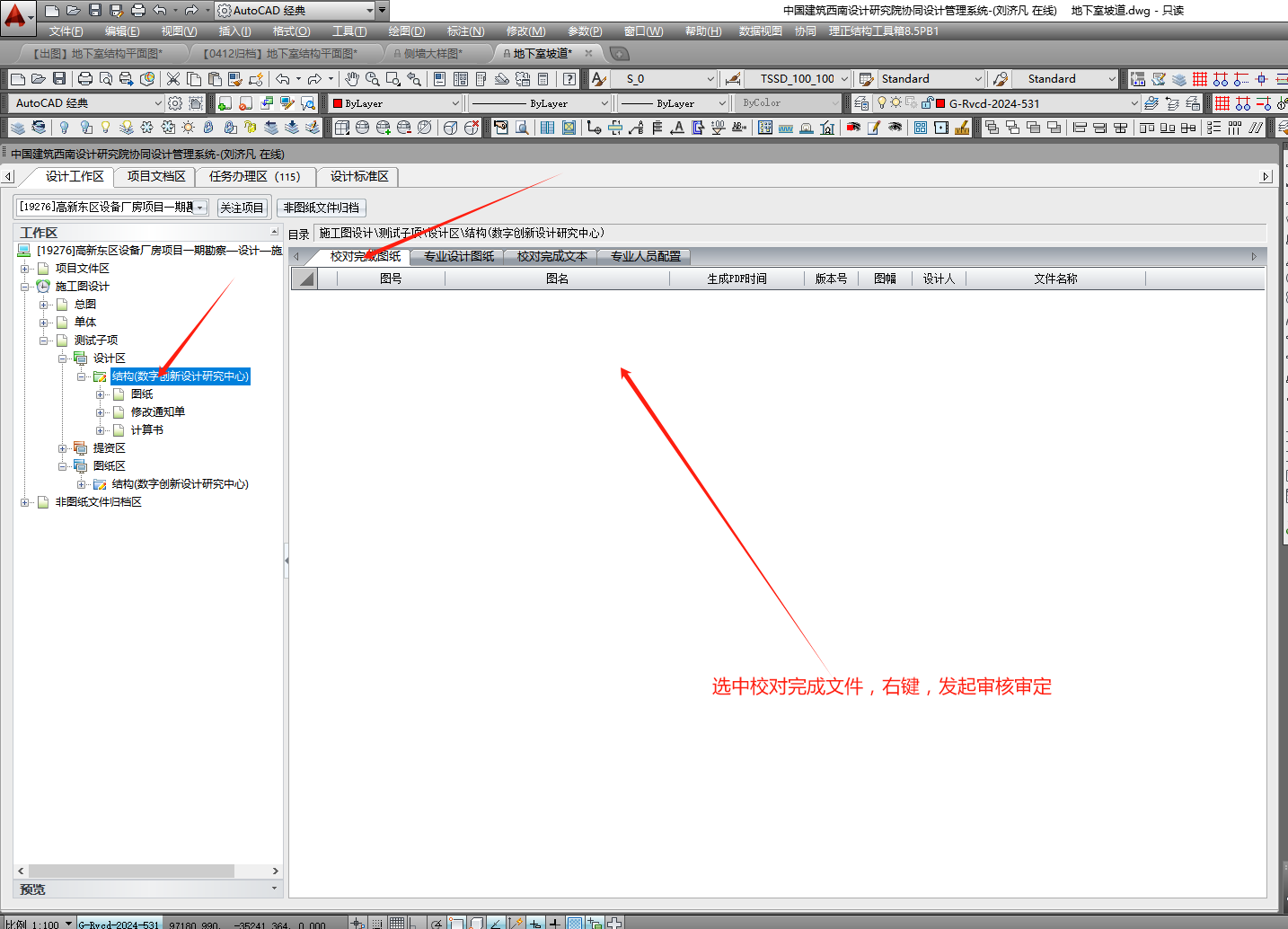

（3）审核审定

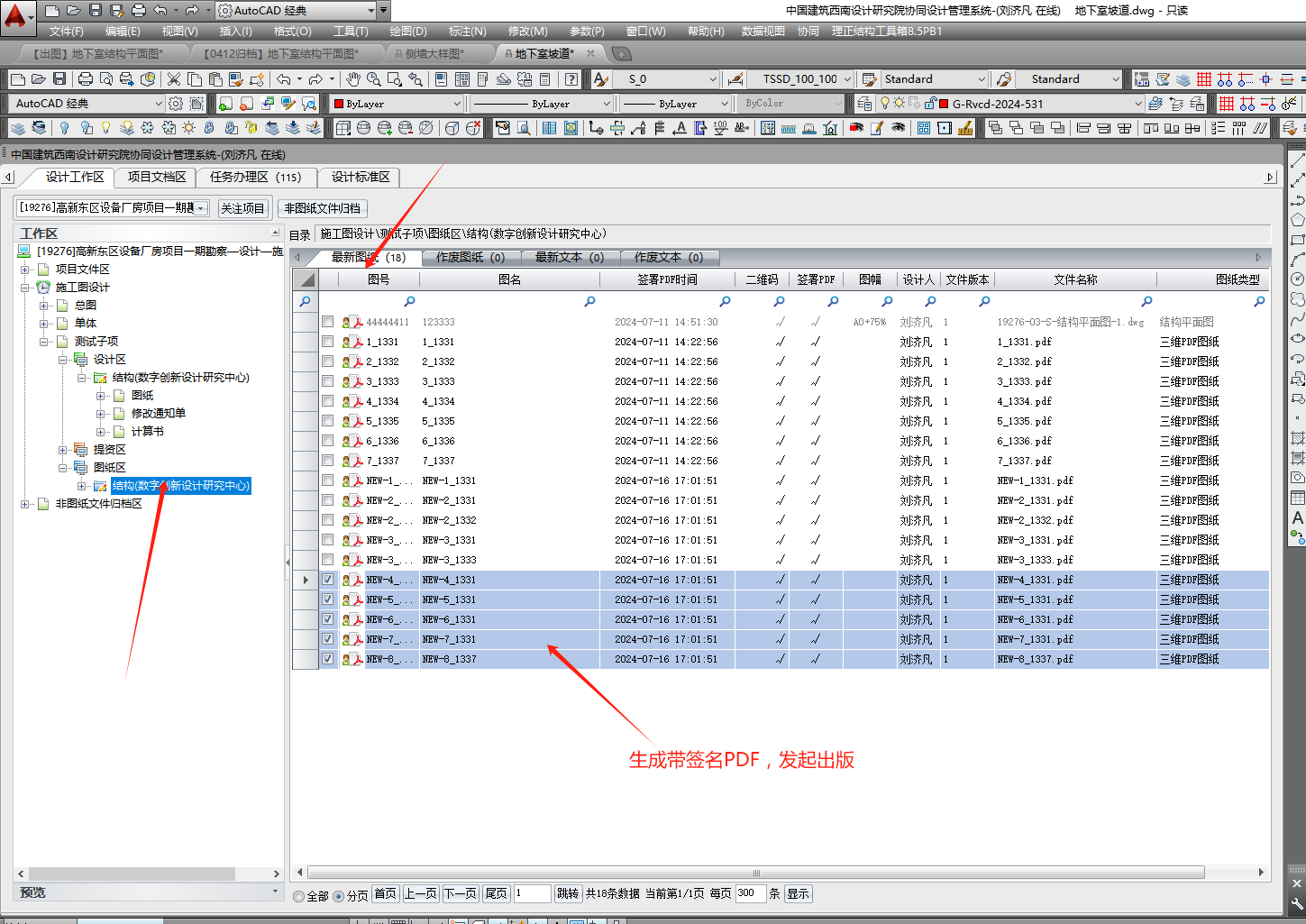

（4）签字出版

附录：两种特殊情况的处理：

情况一：长图需分块出图（CAD中一般在布局界面解决）。

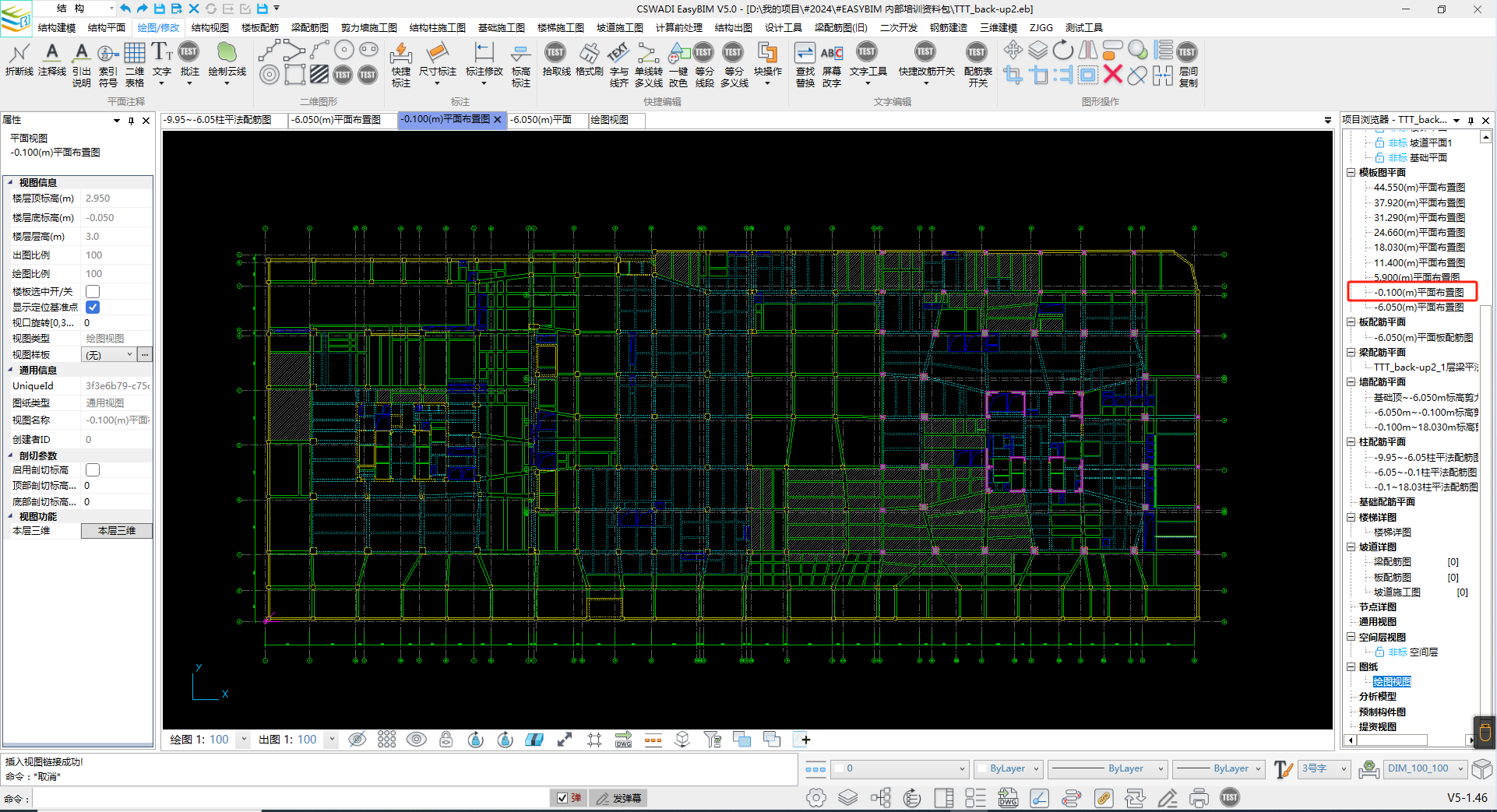

在EB中，可通过复制/裁剪视图完成。以下图为例，对【-0.100平面】进行套图框操作：

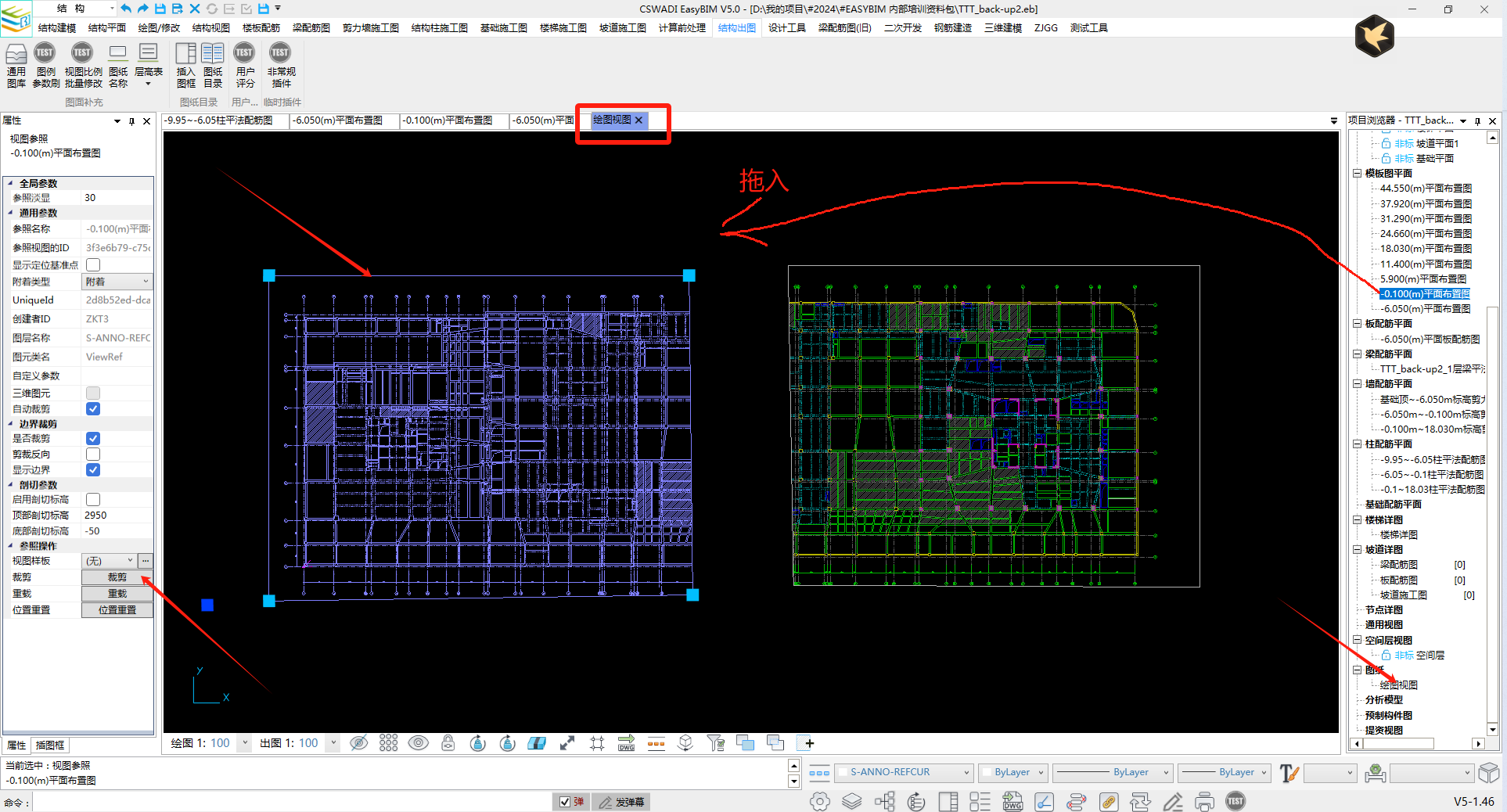

在图纸区新建视图（图纸区是为方便大家出图开辟的区域，无特殊意义或功能）或任意复制一个视图，在新视图中拖入【-0.100平面】视图，通过复制/裁剪，完成分割：

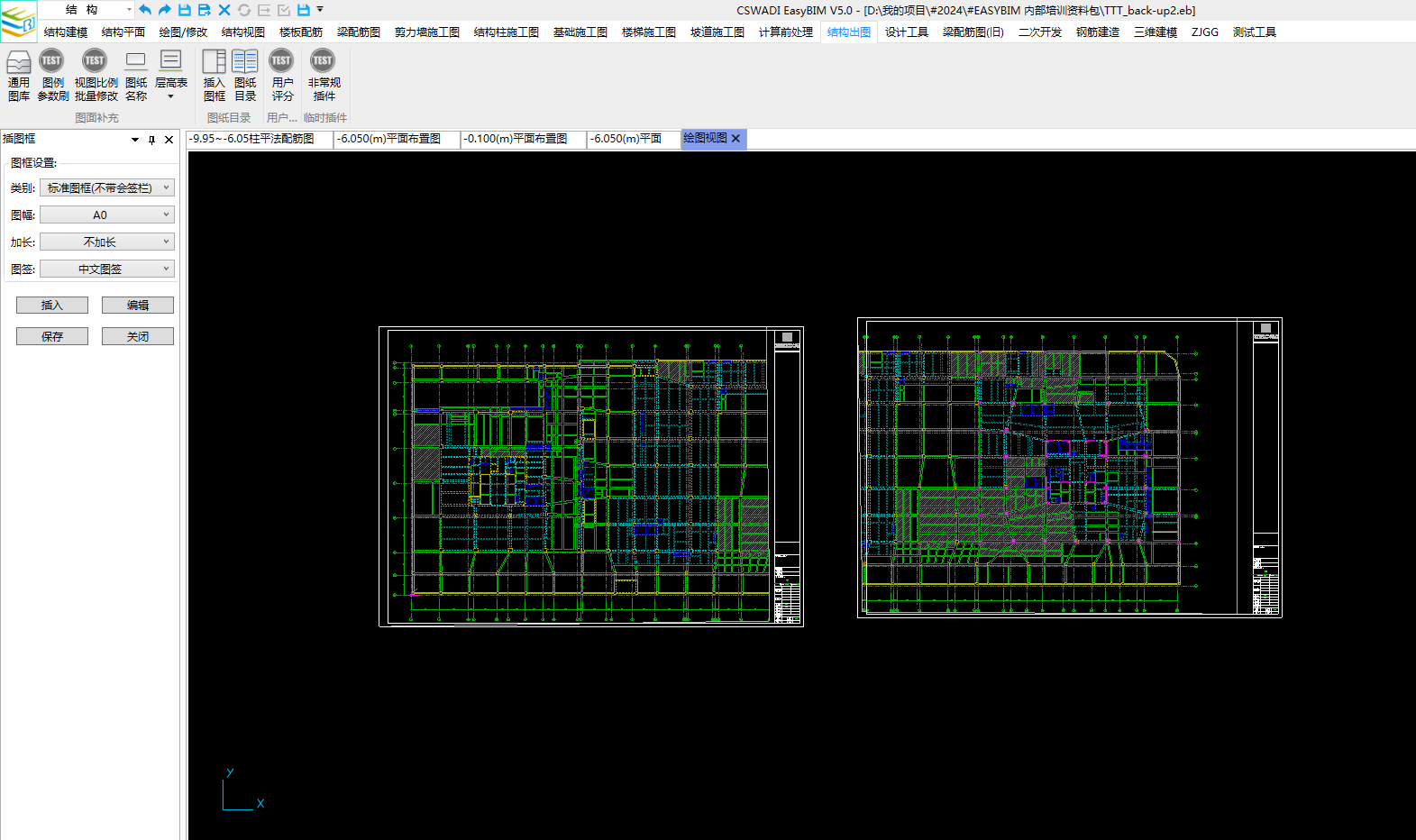

然后套入图框，完成操作：

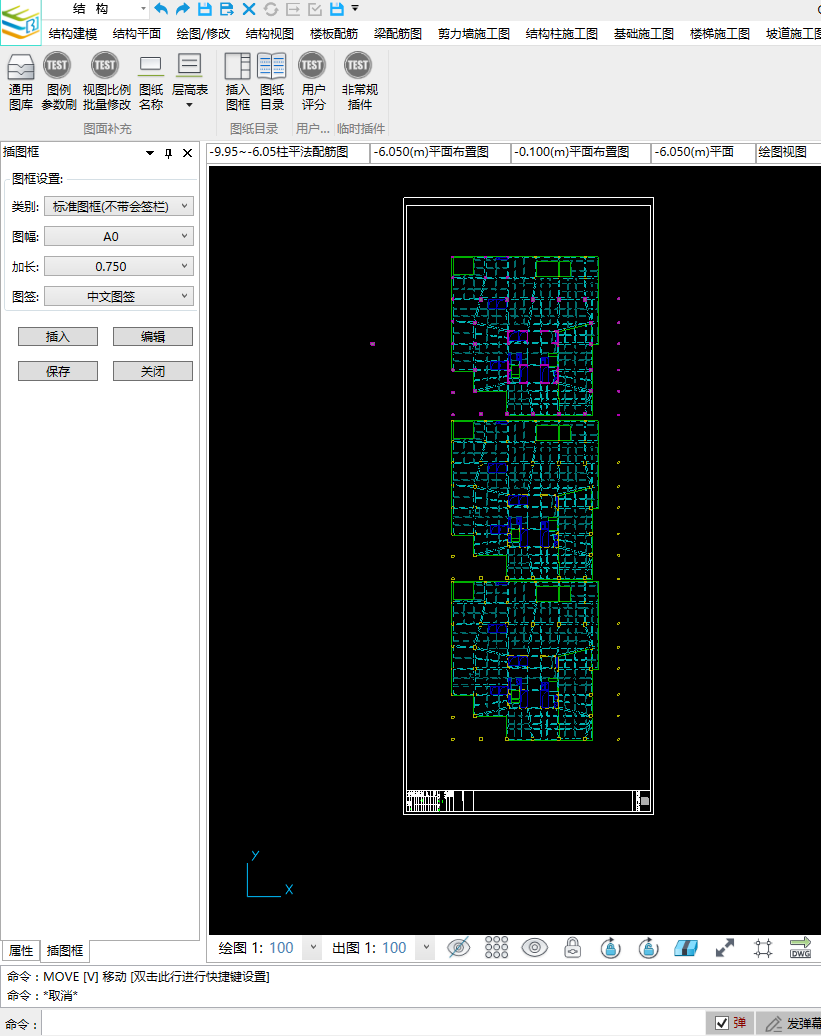

情况2：对于下图所示需用竖向图框出图的图纸，因院内二维平台限制，不可以直接导出PDF走流程，需做旋转操作。

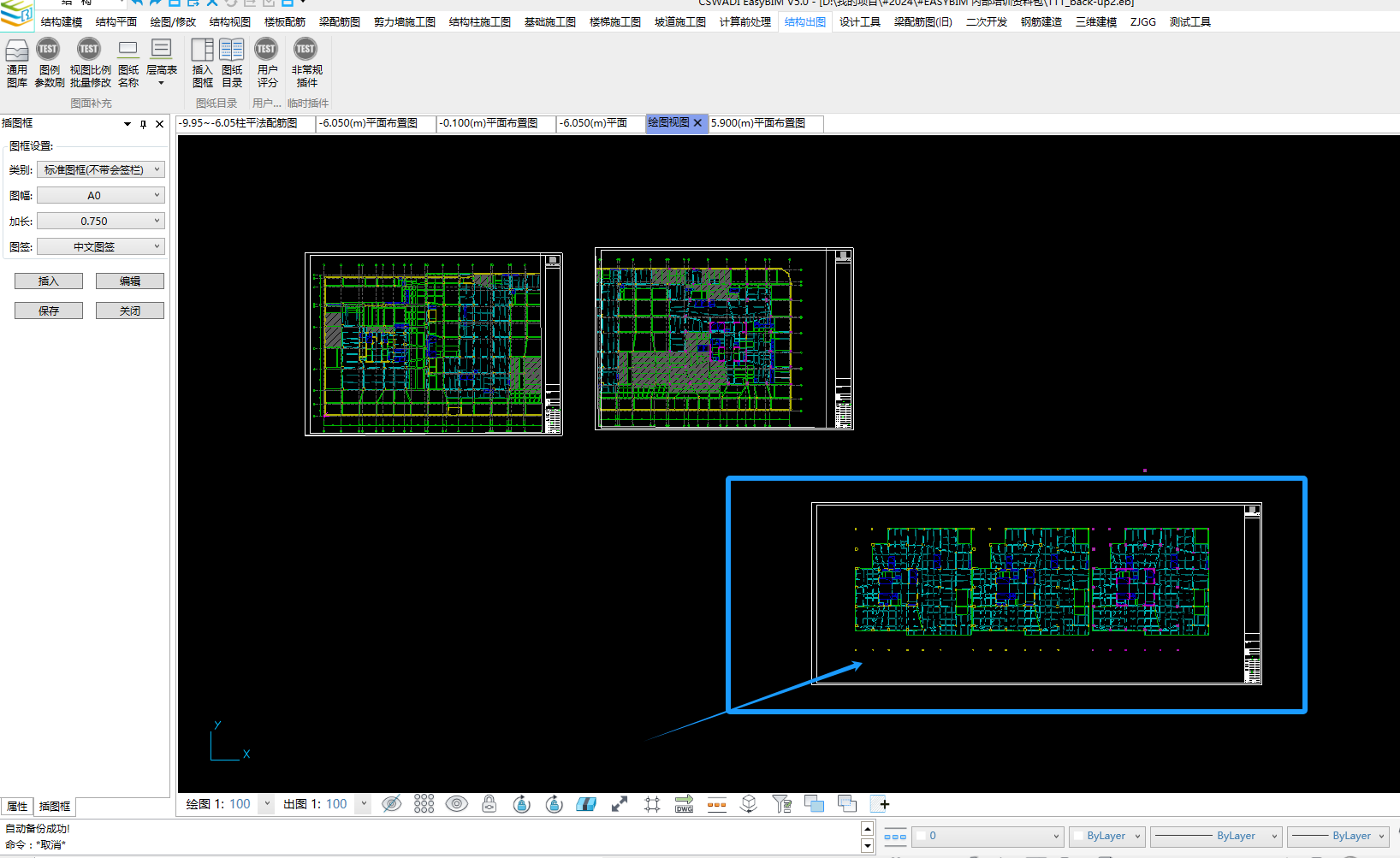

在图纸区新建视图或任意复制一个视图，在新视图中拖入对象视图，选中后旋转，正常套图框
